1 -標準砝碼2-不等臂杠桿3-反向器4-被檢稱重傳感器5-某礎

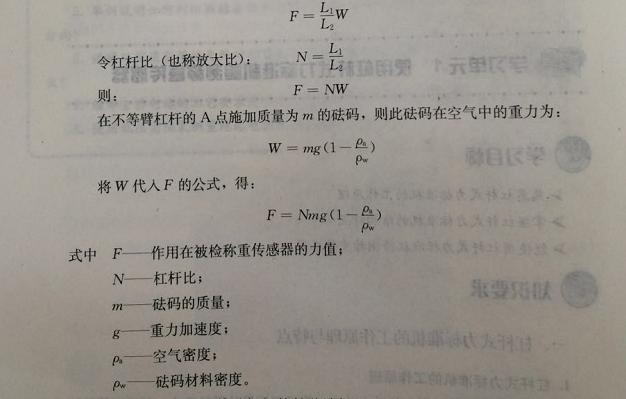

　　在杠桿式力標準機原理圖中，A點為重點，通過標準砝碼受重力W的作用，B 點為力點，連接反向器和基礎，并通過反向器將力標準值施加給壓式稱重傳感器。不等臂杠桿的重臂長度為L(zhǎng)1，力臂長度為L(zhǎng)2，當杠桿平衡時，力點B所受力F 為：

　　公式說明，若在不等臂杠桿的長臂加上質量為M的砝碼，當杠桿平衡時，在短臂產生的力等于長臂端砝碼重力的N倍，利用此原理即可制造出杠桿式力標準機。wmK廣州南創電子科技有限公司
　　2.杠桿式力標準機的結構特點wmK廣州南創電子科技有限公司
　　從杜桿式力標準機的工作作原現和總體結構，可分析出它有如下特點：wmK廣州南創電子科技有限公司
　　(1)　杠桿式力標準機的被測力是通過第一類杠桿縮小后，由標準砧碼產生的重力與之平衡，從而大大減小了所需砝碼的質量，可較大程度提高標準砝碼的準確度等級。wmK廣州南創電子科技有限公司
　　(2)　杠桿式力標準機結構簡單.，容易制造和調試，只要安裝好重點、力點和支點的刀子與刀承，就可以使力標準機有較高的靈敏度和穩定度。wmK廣州南創電子科技有限公司
　　(3)    通過合理的結構設計和選取杠桿比，并經過精確地安裝與調試，杠桿式力標準機的力值準確度可達（1〜3) X10。wmK廣州南創電子科技有限公司
　　(4)    受杠桿的刀子和刀承材料限制，杠桿式力標準機的量程范圍不能太大，一 般為1 MN以下，最大不超過2 MN。wmK廣州南創電子科技有限公司
　　(5)    杠桿式力標準機如用在大批量生產的稱重傳感器生產線上，工作效率較低。wmK廣州南創電子科技有限公司
二、杠桿式力標準機的結構wmK廣州南創電子科技有限公司
杠桿式力標準機由主機和電氣控制兩部分組成。主機又分為杠桿、主體、怯碼 架和大小砝碼組等部分。國內應用較多的LDG系列0.03級杠桿式力標準機如圖4- 2所示，其結構如圖4-3所示。

wmK廣州南創電子科技有限公司

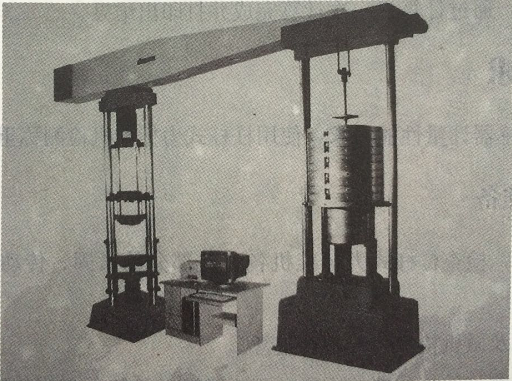

圖4- 2　　LDG系列0.03級杠桿式力標準機

　　主機的左部分支架被稱為主體，由底座、立柱、反向器、橫梁等組成。在底座內裝有電動機、變速箱、蝸輪蝸桿等傳動機構，以驅使力絲杠升降，達到調整試驗空間和施加檢測力的目的。

wmK廣州南創電子科技有限公司

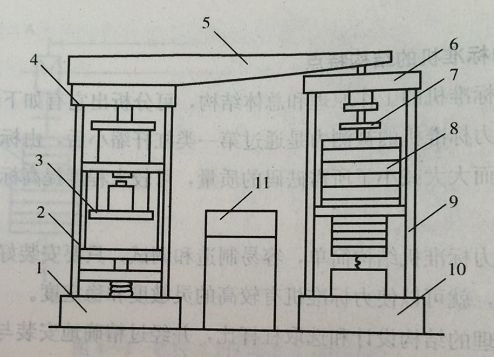

圖4-3杠桿式力標準機結構示意圖wmK廣州南創電子科技有限公司
1-底座 2-立柱　3-反向器 4-橫梁 5-不等臂杠桿外罩6-砝碼架橫梁 7-附加砝碼托盤8-砝碼組9-砝碼架立柱10-砝碼架底座11-機控制系統

　　主機的右部分被稱為砝碼架，由底座、立柱、砝碼組、附加砝碼托盤和橫梁構 成。其上裝有杠桿制動裝置、杠桿水平傳感器、大小砝碼組滑動觸頭及傳動電機。 在底座和橫梁中分別裝有驅動大小砝碼組升降的絲杠絲母、蝸輪蝸桿等傳動機構。 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　杠桿外罩內為不等臂杠桿，通過刀子和刀承與支點、力點、重點相連接。wmK廣州南創電子科技有限公司
　　該杠桿式力標準機的加力、測力均采用砝碼架上的標準砝碼，它由微機控制系 統進行控制，力值用數字終端同時顯示、打印。被檢稱重傳感器的主要性能指標均 可在檢測結束后，通過計算機一次計算完成并打印出結果。wmK廣州南創電子科技有限公司
　　根據稱重傳感器計量性能要求，使用杠桿式力標準機檢測稱重傳感器。wmK廣州南創電子科技有限公司
　　一、操作準備wmK廣州南創電子科技有限公司
　　1.開啟電源，檢査杠桿式力標準機各有關部分的緊固、傳動、嚙合及潤滑等，情況是否正常。wmK廣州南創電子科技有限公司
　　2.檢査電控及微機檢測系統是否正常。wmK廣州南創電子科技有限公司
　　3.準備好被測稱重傳感器的壓墊、壓頭及調整杠桿平衡用的配重等。wmK廣州南創電子科技有限公司
　　二、操作步驟wmK廣州南創電子科技有限公司
　　步驟1安裝對位wmK廣州南創電子科技有限公司
　　將稱重傳感器連同壓頭、壓墊一起放置在杠桿式力標準機的反向器下橫梁上，調整好距離并使被測稱重傳感器的主軸中心線與加載軸中心線相重合（即使底座位于同心圓標記中央），保證受載一致。wmK廣州南創電子科技有限公司
　　步驟2杠桿平衡wmK廣州南創電子科技有限公司
　　松開制動器，調整平衡砣中的滑塊或在砝碼吊桿上的附加砝碼盤中添加適當質 量的小砝碼，使力標準機的計最杠桿平衡。wmK廣州南創電子科技有限公司
　　步驟3預栽試驗wmK廣州南創電子科技有限公司
　　對稱重傳感器施加三次最大試驗載荷，每次加載后均應返回到最小試驗載荷， 檢杏最小試驗載荷輸出值。wmK廣州南創電子科技有限公司
　　步驟4量程測試wmK廣州南創電子科技有限公司
　　逐級量程測試，按進、回程載荷點至少應有5點的要求，逐級加載至最大試驗載荷并逐級卸載至最小試驗載荷，如此反復3次，測置并記錄稱重傳感器的輸出值。wmK廣州南創電子科技有限公司
　　步驟5數據處理wmK廣州南創電子科技有限公司
　　對測試結果按稱重傳感器性能測試計算程序要求進行計算處理。wmK廣州南創電子科技有限公司
　　步驟6結果判別wmK廣州南創電子科技有限公司
　　根據稱重傳感器性能指標的要求，進行檢測結果判定。wmK廣州南創電子科技有限公司
