耀華XK3190-DS6數字稱重顯示控制器
L4i廣州南創電子科技有限公司
L4i廣州南創電子科技有限公司
耀華XK3190-DS6數字稱重顯示控制器產品說明：L4i廣州南創電子科技有限公司
L4i廣州南創電子科技有限公司
XK3190-DS6顯示器適用于電子地上衡、電子汽車衡、靜態軌道衡等采用1～16個數字傳感器的靜態稱重系統。
L4i廣州南創電子科技有限公司
產品特點：
L4i廣州南創電子科技有限公司
◆不銹鋼外殼
L4i廣州南創電子科技有限公司
◆新型VBN液晶顯示
L4i廣州南創電子科技有限公司
◆交直流兩用
L4i廣州南創電子科技有限公司
◆具有良好的電磁兼容性能和超強的靜電防護能力
L4i廣州南創電子科技有限公司
L4i廣州南創電子科技有限公司
基本功能：
L4i廣州南創電子科技有限公司
◆可連接多家耀華協議數字傳感器
L4i廣州南創電子科技有限公司
◆自動/半自動/手動角差修正
L4i廣州南創電子科技有限公司
◆數字傳感器通訊地址修改功能
L4i廣州南創電子科技有限公司
◆單個傳感器數據查看功能
L4i廣州南創電子科技有限公司
◆二檔分度值自動切換；
L4i廣州南創電子科技有限公司
◆非線性修正功能和標定誤差修正功能
L4i廣州南創電子科技有限公司
◆定時關機功能
L4i廣州南創電子科技有限公司
◆稱重記錄貯存/檢查/刪除/斷電保護
L4i廣州南創電子科技有限公司
◆配備RS-232CRS485通訊口
L4i廣州南創電子科技有限公司
◆配備電流環大屏幕通訊口；配備標準并行打印接口
L4i廣州南創電子科技有限公司
◆可存儲1000組車輛牌號和皮重，201組貨號，可存儲1001組稱重記錄
L4i廣州南創電子科技有限公司
◆可備份和恢復儀表內各種參數，可靠實用
L4i廣州南創電子科技有限公司
技術參數：
L4i廣州南創電子科技有限公司
數字傳感器連接
L4i廣州南創電子科技有限公司
◆連接方式：RS485方式、四六線兼容
L4i廣州南創電子科技有限公司
◆通訊距離：約1000米
L4i廣州南創電子科技有限公司
◆連接個數：1～16個
L4i廣州南創電子科技有限公司
◆傳感器通訊協議：上海耀華
L4i廣州南創電子科技有限公司
◆傳感器電源：DC 10V，0.8A（Max）
L4i廣州南創電子科技有限公司
顯示
L4i廣州南創電子科技有限公司
◆顯示方式：新型VBN液晶顯示
L4i廣州南創電子科技有限公司
◆時鐘：實時時鐘，自動閏年、閏月，不受斷電影響
L4i廣州南創電子科技有限公司
大屏幕接口
L4i廣州南創電子科技有限公司
◆信號：20mA電流環,串行輸出
L4i廣州南創電子科技有限公司
◆波特率：600，傳輸距離：≤2000米
L4i廣州南創電子科技有限公司
打印接口
L4i廣州南創電子科技有限公司
◆可連接寬行打印機：LQ-300K、KX-P1131、KX-P1121 、DS-300
L4i廣州南創電子科技有限公司
熱敏度微打：POS58、T58D 可配面板式微打
L4i廣州南創電子科技有限公司
串行通訊接口
L4i廣州南創電子科技有限公司
◆標準配置RS232C RS485
L4i廣州南創電子科技有限公司
◆電源：AC187～242V;49～51HZ
L4i廣州南創電子科技有限公司
◆直流電源：12V蓄電池供電（外置）
L4i廣州南創電子科技有限公司

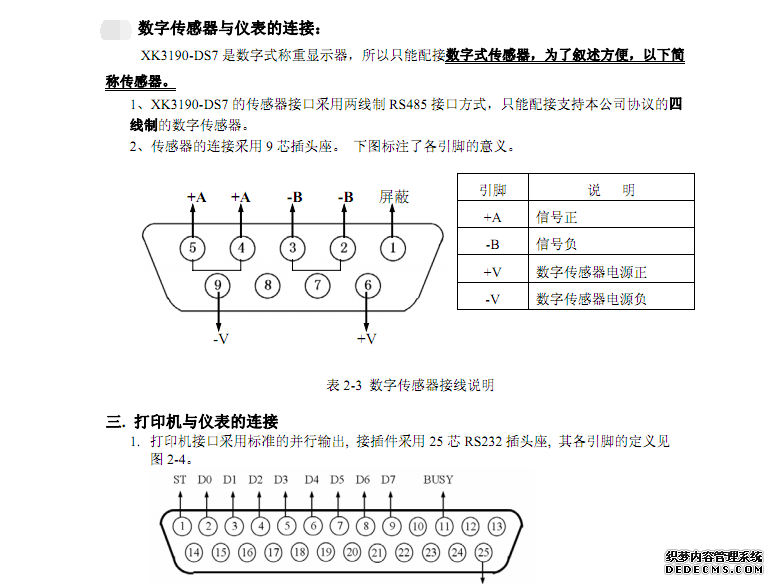

數字傳感器與儀表的連接
L4i廣州南創電子科技有限公司
L4i廣州南創電子科技有限公司
L4i廣州南創電子科技有限公司
L4i廣州南創電子科技有限公司
開機及開機自動置零
L4i廣州南創電子科技有限公司
1. 接通交流電源或外置蓄電池，并打開電源開關后，儀表進行“9999999”～“0000000”的筆劃自檢，完成后自動進入稱重狀。
L4i廣州南創電子科技有限公司
2. 在筆劃自檢過程中，按任意鍵停止自檢。
L4i廣州南創電子科技有限公司
3. 開機時，如果秤上的重量偏離零點，但仍在設置的范圍內，儀表將自動置零。開機置零范圍的參數選擇、設置方法詳見標定的有關章節。
L4i廣州南創電子科技有限公司
L4i廣州南創電子科技有限公司
正常工作時應把標定開關撥到禁止標定的位置。
L4i廣州南創電子科技有限公司
手動置零
(半自動置零
) L4i廣州南創電子科技有限公司
1. 按[置零]鍵，可以使儀表回零，此時零位標志符亮。
L4i廣州南創電子科技有限公司
2. 顯示值偏離零點,但在置零范圍以內時，[置零]鍵起作用。否則[置零]鍵不起作用，置零范圍的參 數選擇、設置方法詳見標定的有關章節。
L4i廣州南創電子科技有限公司
3. 只有穩定標志符亮?xí)r，可以進行置零操作。
L4i廣州南創電子科技有限公司
L4i廣州南創電子科技有限公司
去皮功能操作
L4i廣州南創電子科技有限公司
1. 本儀表提供三種去皮方式：
L4i廣州南創電子科技有限公司
①. 一般去皮：
L4i廣州南創電子科技有限公司
在稱重顯示狀態下，顯示重量為正且稱量穩定時，按[去皮]鍵，可將顯示的重量值作為皮重
L4i廣州南創電子科技有限公司
扣除，此時儀表顯示凈重為0，去皮標志符亮。
L4i廣州南創電子科技有限公司
②. 預置皮重：
L4i廣州南創電子科技有限公司
在稱重顯示狀態下，按[設皮]鍵，儀表顯示[P ***.**]，此時顯示的數值為原皮重值。
L4i廣州南創電子科技有限公司
若需設置新的皮重值，則可用數字鍵送入后，再按[輸入]鍵確認即可。
L4i廣州南創電子科技有限公司
③. 按車號調用皮重：
L4i廣州南創電子科技有限公司
在稱重顯示狀態下，按[車號]鍵，儀表顯示[o *****]，用數字鍵送入正確的車號后，再按
L4i廣州南創電子科技有限公司
[去皮]鍵即可，此時儀表從內存中找到與該車號對應的皮重值，調出使用。
L4i廣州南創電子科技有限公司
2. 在稱重顯示狀態下，可連續去皮。當皮重為零時去皮標志符熄滅；當儀表符合置零條件時，按[置零]鍵也可使皮重為零，去皮標志符熄滅。
L4i廣州南創電子科技有限公司
四
. 日期與時間的設置及操作
L4i廣州南創電子科技有限公司
在稱重狀態下，按【時鐘】鍵儀表顯示當前日期 ，此時輸入正確的日期后按【輸入】鍵進行確認。儀表接著顯示當前時間 并自動走時，此時輸入正確的時間后按【輸入】鍵進行確認，即完成日期和時間的設置。
L4i廣州南創電子科技有限公司
蓄電池使用
L4i廣州南創電子科技有限公司
1. 當使用蓄電池供電時，顯示窗左方的“電池電量”指示符會指示當前蓄電池所剩的電量；三個指示符全亮表明電量充足；下面的兩個指示符亮表明電量較足；只有最下面一個指示 符亮，表明電量不足。電量不足時應考慮給蓄電池充電，如繼續使用則蓄電池電量繼續減少，儀表會自動切斷電源以保護蓄電池。
L4i廣州南創電子科技有限公司
2. 把蓄電池連到儀表上，再接通交流電源，儀表就會對蓄電池充電（充足約需20小時）。無論是否打開電源開關都會充電，關機充電速度較快，推薦使用。
L4i廣州南創電子科技有限公司
3. 蓄電池首次使用時，務必先充足電后再使用。
L4i廣州南創電子科技有限公司
4. 蓄電池連接線上標有紅色的插頭為正（+），與蓄電池正極相連；標有黑色的插頭為負（－），與蓄電池負極相連。
L4i廣州南創電子科技有限公司
5. 把蓄電池正負極性接反或短路均可能使儀表的直流自恢復保險絲斷路以保護儀表及蓄電池，這時把蓄電池正確連接后，重新開機即可正常使用。
L4i廣州南創電子科技有限公司
6. 蓄電池屬易耗品，不屬三包范圍。
L4i廣州南創電子科技有限公司
XK3190-DS6維護保養及注意事項L4i廣州南創電子科技有限公司
一. 為保證儀表清晰和使用壽命，本儀表不宜放在陽光直射下使用，放置地點應較平整。
L4i廣州南創電子科技有限公司
二. 不宜放在粉塵及振動嚴重的地方使用，避免在潮濕的環境中使用。
L4i廣州南創電子科技有限公司
三． 傳感器和儀表須可靠連接，系統應有良好的接地，遠離強電場、強磁場，傳感器和儀表應遠離強腐蝕性物體，遠離易燃易爆物品。
L4i廣州南創電子科技有限公司
▲ ！不要在有可燃性氣體或可燃性蒸汽的場合使用，不得使用在有壓力容器罐裝統。
L4i廣州南創電子科技有限公司
▲ ！在雷電頻繁發生的地區，必須安裝可靠的避雷器，以確保操作人員人身安全，防止雷擊損壞儀表及相應設備。
L4i廣州南創電子科技有限公司
▲ ！傳感器和儀表都是靜電敏感設備，在使用中必須切實采取防靜電措施，嚴禁在秤臺上進行電焊操作或其他強電場操作；在雷雨季節，必須落實可靠的避雷措施，防止因雷擊造成傳感器和儀表的損壞，確保操作人員的人身安全和稱重設備及相關設備的安全運行。
L4i廣州南創電子科技有限公司
L4i廣州南創電子科技有限公司
四. 嚴禁使用強溶劑(如：苯、硝基類油)清洗機殼。
L4i廣州南創電子科技有限公司
五. 不得將液體或其他導電顆粒注入儀表內，以防儀表損壞和觸電。
L4i廣州南創電子科技有限公司
六. 在插拔儀表與外部設備聯接線前，必須先切斷儀表及相應設備電源！
L4i廣州南創電子科技有限公司
